一，概述
随着电子信息技术及污水处理行业自身的迅速发展，自控系统逐渐应用到污水处理过程检测过程中，并取得了良好的效果。采用自控系统后，不仅大量节约了生产运营成本、节约了资源，更主要的是由于自控系统采用了“集中管理、分散控制”的原则以及先进的PID算法、模糊控制等理论，使得污水处理运营起来更容易做到精确控制，有效的避免了很多失误，这都使得它在污水行业有更广阔的发展空间，同时也给我们自动化公司带来良好的发展机遇。
二， 方案构成
通过建设高稳定性和可靠性的污水处理厂综合自动化系统，实现对污水处理厂污水处理过程的自动化管理与控制，节省现场操作所耗费的人力物力，方便生产管理、提高设备的利用率，保证污水处理厂长期安全无故障运行。
污水处理综合自动化系统解决方案设计遵循以下原则：
■ 技术上先进合理
■ 成本上经济实惠
■ 管理上方便快捷
■ 使用上安全可靠
水处理综合自动化控制解决方案主要包括以下构成：
·
1、 生产过程自动化控制系统
生产过程自动化控制系统的主控制器采用高性能PLC可编程序控制器，构成安全稳定的工业网络控制系统，具有“分散控制、集中管理、数据共享”的特点。生产过程自动化控制系统以实现全厂生产过程全自动化为目的，主要功能包括：生产过程各种主要工艺参数的采集、各种能耗、物耗和进、出厂水流量的计量和累计、生产过程设备工况和工艺流程状况监测、生产过程设备的计算机自动控制、实现工艺电控设备的顺序、条件、计时、计数控制、PID调节等控制功能，以及流量及电功参数的自动累积和数据处理功能。
污水处理生产过程自动化控制系统架构图
2、 污水处理流程智能控制系统
本控制系统将自动控制技术与智能监控管理技术相结合，基于污水处理厂流程控制思想开发，立足于保证污水处理厂稳定运行的前提下实现节能降耗。污水处理工艺流程节能降耗的实现，依赖于全局统筹下各工艺单元的优化运行和优化管理，而污水处理厂的智能控制系统是其实现的重要载体。在合理有效的硬件系统和软件系统的配合下，实现城市污水处理厂的智能控制。本系统以城市污水处理厂智能控制系统构建为目标，在污水处理工艺流程节能降耗控制优化算法的基础上，开发智能控制系统接口软件及核心软件，通过执行器和控制器的布设形成城市污水处理厂智能控制系统集成解决方案。

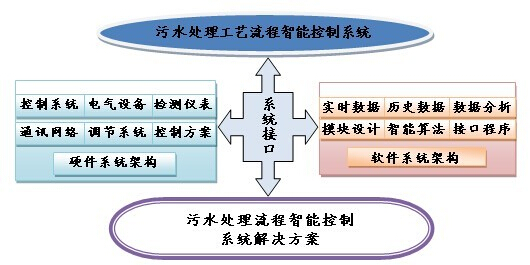

污水处理流程智能控制系统架构图
3、 在线仪表检测系统
在线仪表检测系统以其测量精确、显示清晰、操作简单等特点，在污水处理厂生产中得到了广泛的应用，而且在线仪表检测系统内部具有与微机的接口，更是自动化控制系统中重要的部分，被称为“自动化控制系统的眼睛”。随着科学技术的发展，自动化检测技术也得到了很大的发展，自动化检测仪表在污水处理中的应用，使污水处理厂不仅节约了大量的人力、物力，更重要的是可以及时对污水处理工艺进行调整。
在线仪表检测系统在污水处理厂中的应用
4、 视频监控安防系统
视频监控安防系统将本地视频图像监控、远程实时监控、云台镜头控制、电视墙显示等有机结合起来，构成一整套新一代网络视频集中监控管理系统，同时监控主机自动将报警画面纪录，做到及时处理，提高了保卫人员的工作效率并能及时处理警情，能有效的保护工厂财产和工作人员的安全，防范各种入侵，提高处理各种突发事件的反映速度，给保卫人员提供一个良好的工作环境，确保整个污水处理厂的安全。

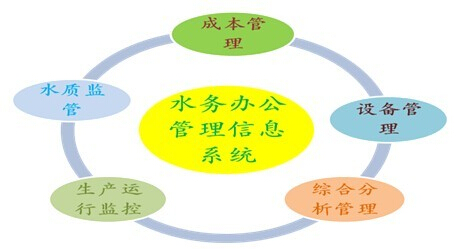

5、 办公管理信息系统
通过采用先进的信息化技术，为污水处理企业建立一个生产运行管理的综合化信息平台，使营运管理向专业化、实时化和智能化发展，消除决策者、管理者和执行者之间信息的不对称与信息脱节，构筑起以信息资源数字化、信息传输网络化、信息技术应用普及化为标志的“数字水务运营管理”基本框架、实现生产控制精细化和节约化、工艺调度实时化和优化、日常管理系统化和制度化、服务规范化和人性化，为其向集约化创新营运管理模式迈进提供信息化基础保证。
6、 网络及综合布线系统
管理网络的建设基于为全厂搭建数字、语音、视频信息传输平台，连接厂内各个设备监控子系统和办公管理终端，提供全厂内部信息管理结构、厂外信息交互接口和信息安全保护手段等。布线系统采用星型结构的模块化设计，包括电话通信、有线电视、计算机网络及综合布线等子系统。数据通信主干系统、水平系统均采用六类布线系统，为多媒体传输建立基础，增加系统的灵活性，电话系统采用三类布线系统便于扩充。
