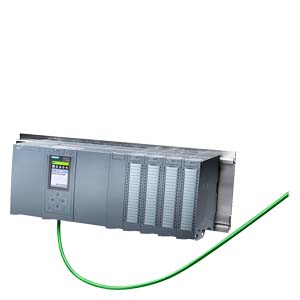

西门子S7-1500

产品描述:概述 模块化、可扩展通用系统,IP20 防护等级 适用于离散自动化领域中各种自动化应用的系统解决方案 具有极高性能和可用性 只能在含有 STEP 7 Professional V12 或更高版本的 Totally Integ...
服务热线:180 2748 5850
立即咨询



概述

  • 模块化、可扩展通用系统,IP20 防护等级
  • 适用于离散自动化领域中各种自动化应用的系统解决方案
  • 具有极高性能和可用性
  • 只能在含有 STEP 7 Professional V12 或更高版本的 Totally Integrated Automation Portal 中进行组态
性能
  • 提高性能
    • 高速指令执行:
    • 语言扩展
    • 新数据类型
    • 更快速的背板总线
    • 经过优化的代码生成
  • 功能强大的通信:
    • 以 PROFINET IO(双端口开关)作为标准接口;
      从 CPU 1515-2 开始支持,以一个或多个额外的集成 PROFINET 接口作为输入设备,用于网络隔离或用于连接更多的 PROFINET 设备或高速通信设备
    • OPC UA 服务器(数据访问)和客户端作为运行时选件,可轻易将 SIMATIC S7-1500 连接至第三方设备/系统
    • 可针对总线系统和点到点连接,通过通信模块进行扩展
集成技术
  • 无需附加模块就可集成运动控制功能:
    • 通过标准化的块 (PLCopen) 来连接模拟驱动器和 PROFIdrive 驱动器
    • 运动控制功能支持速度控制轴、定位轴、相对同步操作(在没有位置同步规范的条件下实现同步)以及外部编码器、凸轮和探头。
    • CPU 技术中还集成了诸如绝对同步操作(利用位置同步规范进行同步)凸轮和和用于控制运动系统等扩展的运动控制功能。
  • 全面跟踪所有 CPU 标签,以进行实时诊断和间歇错误检测;
    拥有有效调试和快速优化驱动器和控制装置
  • 广泛的控制功能:
    例如,可轻松组态的块可进行控制参数的自动优化以实现最优控制质量
  • 通过提供的工艺模块获得附加功能:
    例如,高速计数、位置检测或高达 1 MHz 信号的测量
安全集成
  • 保证人身安全和机器安全 – 在集成式完整系统框架内
  • 故障安全 SIMATIC S7-1500(T)F 控制器可在同一控制器上处理标准程序和安全程序。
    故障安全用户程序和标准用户程序是在 TIA Portal 中使用相同编辑器创建的;因此,可以像在标准用户程序中分析标准数据那样来分析故障安全数据。由于这种软件集成,故障安全应用也可利用 SIMATIC 的系统有点和全面功能。
冗余系统

CPU 1513R-1 PN、CPU 1515R-2 PN

CPU 1517H-3 PN/FO

  • 冗余 S7-1500R/H CPU 适用于需要控制器具有极高可用性的应用。
  • 两个 CPU 通过一个 PROFINET-IO 环网与 I/O 站相连。通过该环网或通过适用于 S7-1500H 的单独 FOC 同步电缆实现 S7-1500R 的同步。万一 CPU 出现故障,后备 CPU 自动承担过程的控制。数据不会丢失,该过程可迅速继续进行。PROFINET IO 环网确保现场总线发生中断时,所有节点都保持可访问状态。
  • 组态方式与标准 CPU 相同。TIA Portal 和冗余 CPU 处理程序与数据的同步。用户不会有任何额外开销。

SIMATIC S7-1500H 操作模式

SIMATIC S7-1500H 操作模式

集成安全功能
  • 通过密码进行知识保护,防止未经许可证读取和修改程序块
  • 通过复制保护来提高保护程度,防止未经授权而复制程序块:
    通过复制保护,可将 SIMATIC 存储卡上的程序块与其序列号绑定,以便只有在将配置的存储卡插到 CPU 中时,该程序块才可运行。
  • 具有四个不同授权级别的权限:
    可向各个用户组分配不同访问权限。通过新的保护级别 4,还可以限制与 HMI 设备之间的通信。
  • 改进了操作保护:
    控制器将会检测到组态数据的更改或未授权传输。
  • 用于以太网通信处理器 (CP 1543-1):
    • 通过防火墙提供附加访问保护
    • 建立安全 VPN 连接
设计与操作
  • 配备显示器的 CPU,可显示纯文本信息(因特网上的显示仿真工具):
    • 可显示所有连接模块的订货号、固件版本和序列号信息
    • 直接在现场设置 CPU 的 IP 地址以及进行其它网络设置,无需使用编程设备
    • 直接以普通文本形式显示错误消息,可缩短停机时间
  • 所有模块采用统一的前连接器,并具有用于灵活形成电压组的集成式电压桥接件,从而简化了库存,减少了布线
  • S7-1500 导轨上集成有 DIN 导轨:
    快速、方便地安装小型断路器、继电器等附加组件
  • 通过信号模块进行集中扩展:
    可根据任何应用的要求进行灵活调整
  • 数字量信号模块的系统电缆连接:
    可快速、清晰地进行安排,以连接至现场的传感器和执行器并在控制柜中进行简便接线
  • 电源:
    • 负载电源模块(电源模块)为模块提供 24 V 电源
    • 电源模块可通过背板总线向模块内部电路供电
    • 用于在控制器上永久性存储整个工作存储器内容的系统电源模块
  • 分布式扩展:
    • 通过 PROFINET 接口模块 IM 155-5,可针对 ET 200MP I/O 系统使用最多 30 个信号模块、通信模块和工艺模块
    • 在集中和分布式运行的操作和系统功能方面没有差别
集成系统诊断
  • CPU 的集成系统诊断,默认情况下已激活:
    • 在显示屏上以及 TIA Portal、HMI 和 Web 服务器中以普通文本形式一致地显示系统诊断信息,甚至可显示变频器消息。即使 CPU 处于停止状态,也会更新消息。
    • 系统诊断功能集成在 CPU 固件中。无需由用户进行组态。组态发生改变时,会自动对诊断信息进行更新。
对 SIMATIC ProDiag S7-1500 的支持能力
  • ProDiag 是一种便于创建机器设备诊断的工具它可以提高可用性,通过故障分析并在现场消除故障来提供支持。
数据记录(归档)和配方
  • SIMATIC 存储卡:
    • 插入式装载存储器
    • 可进行固件更新
    • STEP 7 项目(包括注释和符号)、附加文档或 csv/ASCII 文件(用于配方和归档)的存储选项
    • 通过 SD 读卡器并使用 Office 工具,可方便地访问与设备相关的运行数据和组态数据(与控制器之间的双向数据交换)
  • 集成 wed 服务器:
    - 便于访问工厂相关运行数据和组态数据、运动控制系统诊断并通过 Web 浏览器显示跟踪记录
认证

SIMATIC S7-1500 符合以下国家和国际标准:

  • cULus 认证
  • cULus HazLoc 认证
  • FM 认证
  • ATEX 认证仅限于 24 V,不适用于 230 V
  • CE
  • RCM(以前的 C-TICK)
  • KCC
  • IECEx(仅限 24 V;不适用于 230 V)
  • EN 61000-6-4
  • EN 60068-2-1/ -2/ -6/ -14/ -27/ -30/ -32
  • EN 61131-2

可在西门子网站(SIMATIC 客户支持)找到有关 S7-1500 的船舶认证:http://www.siemens.com/automation/support

产品目录 ST 70:

也可在产品目录 ST 70 中找到有关 SIMATIC S7-1500 的信息

http://www.automation.siemens.com/salesmaterial-as/catalog/en/simatic-st70-chap04-english-2017.pdf



应用

SIMATIC S7-1500 是一个模块化控制系统,适用于离散自动化领域内的各种自动化应用。

模块化、无风扇设计、易于实现分布式结构以及方便的操作,使得 SIMATIC S7-1500 成为中、低端应用中各种不同任务的经济、用户友好的解决方案。

SIMATIC S7-1500 的应用领域包括:

  • 特殊机械
  • 纺织机械
  • 包装机械
  • 输送机
  • 装配机
  • 堆垛机
  • 一般机械设备制造
  • 控制器制造
  • 机床制造
  • 安装系统,
  • 电气与电子工业及相关产业
  • 汽车
  • 供水/污水处理
  • 食品和饮料
  • 基础设施(隧道、交通控制、船舶、机场等)

提供了具有不同性能水平的多种 CPU 以及一个包含许多便利功能的全面模块系列。故障安全 CPU 便于在故障安全应用中使用。由于具有模块化的设计,用户可以仅采用其应用所需的模块。任务扩展时,可通过使用附加模块随时对控制器进行升级。

SIMATIC S7-1500 具有较高的电磁兼容性、抗冲击性及抗振性,工业强度高,可实现通用。



设计

概述

S7-1500 自动化系统具有模块化的结构,可包含最多 32 个模块。它拥有丰富的模块,这些模块可进行各种组合。S7-1500 自动化系统支持单层配置,其中的所有模块均安装在一个 DIN 导轨上(请参见手册以了解要求)。

系统包含下列组件:

  • 控制器:
    CPU 具有不同性能等级,并具有集成 PROFINET 接口或 PROFINET 和 PROFIBUS 接口,用于连接分布式 I/O 或用于编程设备、操作员面板、其它 SIMATIC 控制器或第三方设备间的通信。
    SIMATIC S7-1500 适合使用多种型号的 CPU:
    • 标准 CPU(MFP 版本:能够在控制器上执行 C/C++ 代码)
    • 紧凑型 CPU 不仅配备数字型和模拟型输入输出,还配备计数器输入和高速输出,将技术功能直接集成在 CPU 上。
    • 故障安全型 CPU(MFP 版本:能够在控制器上执行 C/C++ 代码)适用于在同一台计算机上执行标准程序和安全相关的程序。
    • 具有扩展运动控制功能的 T-CPU,如绝对同步运行(通过指定同步位置进行同步)、凸轮功能以及运动控制功能。
  • 用于数字量和模拟量输入/输出的信号模块。
  • 工艺模块用于高速计数、位置检测或测量等功能。
  • 通信模块和通信处理器可通过通信接口将控制器进行扩展

根据具体要求,也可使用下列模块:

  • 在 CPU 向背板总线的输出对于所有连接的模块来说不够充分的情况下,电源模块 (PS) 通过背板总线为 S7-1500 模块的内部电路供电。另外,60 W 24/48/60 V DC HF PS 还可让 CPU 永久性存储整个工作存储器的内容(数据)。
  • 用于将 SIMATIC S7-1500 连接到 120/230 VAC 电源的负载电源模块 (PM)。
  • 接口模块用于连接基于 S7-1500 的分布式 I/O。
设计

简单的设计使得 SIMATIC S7-1500 多功能,便于维护。

  • 集成背板总线:
    集成的背板总线;背板总线集成在模块上。模块通过 U 形连接器相连,总线连接器插在外壳的背面。可以节省安装时间。
  • 模块组装在 S7-1500 安装导轨上:
    具有各种长度,包括切割至定长的型号。由于具有集成式 DIN 导轨,可以卡装广泛的标准部件,如附加端子、小型断路器或小型继电器。
  • 性能可靠,接线方便:
    • I/O 信号是通过统一的 40 针前连接器来连接的。信号模块和前连接器之间具有机械编码,可防止因意外的错误插入而对电路造成破坏。
    • 为了对前连接器进行简单接线,可将该连接器置于“预接线位置”。在此位置上,插头尚未与模块电路接触。此位置还可用于在运行过程中进行改动。用户可借助于前盖内侧的一个印制电缆连接图进行连接。
    • 前连接器作为带螺钉型端子或推入式端子的型号提供。两个型号都可以连接线芯截面积为 0.252 ~ 1.5 mm2(AWG 24 ~ AWG 16)的导线。
    • 另外,数字量信号模块可通过 TOP Connect 进行系统接线。通过 TOP Connect,可以快速而清晰地连接到现场的传感器和执行器,并可在控制柜中进行简便接线。
    • 对于模拟量模块,可以直接在模块上进行屏蔽;随模块提供了一个屏蔽连接套件,无需工具即可进行安装。
  • 设备特定标签:
    标签条可用于 SIMATIC S7-1500 的信号模块。可使用标准激光打印机来打印这些 DIN A4 标签纸上的标签。可以从 TIA Portal 进行自动打印,而无需重新输入符号或地址。通过这些标签条的设计形式,可为通道或诊断显示 1:1 分配标签。如果前盖打开,则诊断显示到端子的这种 1:1 分配会保留。
  • 可变和可扩展的站配置:
    • 信号模块和通信处理器可以不受限制地以任何方式连接。系统可自行组态。
    • 最大配置包括带有 31 个模块(30 个模块 + 1 个电源)的 CPU。在 CPU 向背板总线的输出对于所有连接的模块来说不够充分的情况下,需要由电源 (PS) 通过背板总线为 S7-1500 模块的内部电路供电。
  • 尺寸紧凑:
    SIMATIC S7-1500 可顺利安装到 SIMATIC S7-300 或 ET 200M 的可用安装空间内。
  • 移动敷设:
    SIMATIC S7-1500 及其模块可以垂直和水平安装,从而可以最佳方式安装到可用空间内。
I/O 模块

以下模块类型可用于 SIMATIC S7-1500/ET 200MP:

  • 标准和故障安全数字量输入模块
  • 标准和故障安全数字量输出模块
  • 数字量输入/输出模块
  • 模拟量输入模块
  • 模拟 I/O 模块
  • 模拟量输出模块
    • 包括高速 (HS) 模拟量模块,无论激活的通道数如何,基本执行时间都是 62.5 µs
  • 用于计数和定位的工艺模块
  • 用于点到点通信和总线连接的通信模块

提供了各种模块等级,可使用户在其应用中实现最佳扩展。模块本身通过标签进行相应标记:

  • BA(基本型):简易低成本模块,无诊断功能,没有参数
  • ST(标准型):具有与模块或负载组相关的诊断的模块,如果适用,带有参数;模拟量模块:准确度等级 0.3%
  • HF(高性能型):模块具有特定通道诊断功能和参数设置功能并支持等时同步模式;对于模拟量模块:准确度等级 0.1%,抗扰度和电流隔离程度提高
  • HS(高速型):具有极端滤波和转换时间的模块适用于超高速应用以及对同步模式的支持;例如 8 通道模拟量模块,无论激活的通道数如何,基本执行时间都是 62.5 µs。

I/O 模块的附件:

  • 标签纸:
    可插入到 I/O 模块中(10 张 DIN A4 标签纸,每张标签纸带有 10 个标签,预穿孔,可使用标准激光打印机进行打印;可用颜色:Al 灰)
  • 屏蔽连接:
    SIMATIC S7-1500 系统(模拟量模块和工艺模块)提供了一个简易屏蔽连接套件,无需使用工具即可安装。此套件包含一个 24 V DC 馈电元件、一个屏蔽夹和一个通用屏蔽端子。该屏蔽端子可用于单根细干线电缆、多根细干线电缆或一根粗干线电缆。由于对 24 V DC 电源和测量信号进行分离,并且在屏蔽和信号电缆之间具有低阻抗连接,因此可确保较高的 EMC 稳定性和抗干扰性。
  • 统一的 40 针前连接器
  • I/O 模块的前门或自组装背板总线的 U 型连接器等其它附件
通信

S7-1500 配有各种通信接口:

  • PROFINET IO IRT 接口(2 端口交换机),集成在 CPU 中;
    用于获得确定的响应时间和高设备精度。
  • 通信处理机,用于连接到 PROFIBUS,工业以太网和 PROFINET 总线系统。
  • 用于点到点连接的通讯模块。

CPU 1515 PN 具有一个附加的集成 PROFINET 接口,其具有单独的 IP 地址,例如,用于网络分离或连接其他 PROFINET IO 设备。对于 CPU 1516-3 PN/DP,可通过该集成 PROFIBUS 接口来连接 PROFIBUS 节点。通过一个 PROFIBUS CM,可方便地对不带集成 PROFIBUS 接口的 CPU 进行扩展。

通过 PROFINET IO 进行过程通信

SIMATIC S7-1500 通过集成的 PROFINET 接口连接到 PROFINET IO 总线系统,可实现具有确定响应时间和高精度设备性能的分布式自动化配置。

从用户的角度来看,PROFINET IO 上的分布式 I/O 处理与集中式 I/O 处理没有区别(相同的组态,编址及编程)。

可将下列设备作为 IO 控制器进行连接:

  • SIMATIC S7-1500
  • SIMATIC S7-1200
  • SIMATIC S7-300(使用配备 PROFINET 接口或 PROFINET CP 的 CPU)
  • SIMATIC S7-400(使用配备 PROFINET 接口或 PROFINET CP 的 CPU)
  • SIMATIC ET 200(通过带有 PROFINET 接口的 CPU)

以下可作为智能设备或设备连接:

  • SIMATIC S7-1500
  • SIMATIC S7-1200(FW 4.0 或更高版本)
  • ET 200S IM151-8 PN/DP CPU, ET 200pro IM154-8 PN/DP CPU
  • ET 200SP CPU 1510SP-1 PN, CPU 1512SP-1 PN
  • SIMATIC S7-300(使用配备 PROFINET 接口或 PROFINET CP 的 CPU)
  • SIMATIC S7-400(使用配备 PROFINET 接口或 PROFINET CP 的 CPU)
  • ET 200 分布式 I/O 设备
  • 作为直接按键模块运行的人机界面设备
  • 现场设备

通过 PROFIBUS DP 进行过程通信

SIMATIC S7-1500 通过通信处理器或通过配备集成 PROFIBUS DP 接口的 CPU 连接到 PROFIBUS DP 总线系统。通过带有 PROFIBUS DP 接口的 CPU 或通讯模块,可构建一个高速的分布式自动化系统,并且使得操作大大简化。

从用户的角度来看,PROFIBUS DP 上的分布式I/O处理与集中式I/O处理没有区别(相同的组态,编址及编程)。

以下设备可作为主站连接:

  • SIMATIC S7-1500
    (通过带 PROFIBUS DP 接口或 PROFIBUS DP 通信模块的 CPU)
  • SIMATIC S7-300
    (使用带 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP)
  • SIMATIC S7-400
    (使用带 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP)
  • SIMATIC S5-115U/H、S5-135U 和 S5-155U/H,带 IM 308
  • SIMATIC 505

以下设备可作为普通从站或智能从站来连接:

  • 分布式 I/O 设备,例如 ET 200
  • 现场设备
  • SIMATIC S7-200、S7-1200、S7-300
  • C7-633/P DP, C7-633 DP, C7-634/P DP, C7-634 DP, C7-626 DP
  • SIMATIC S7-400(仅通过 CP 443-5)
  • SIMATIC S7-1500(只能通过 CP/CM 1542-5)

不过,安装有 STEP 7 的编程器/PC 或 SIMATIC HMI 面板仅使用部分通过 PROFIBUS DP 运行的 PG 和 OP 功能。

通过以太网的数据通信

S7-1500 可通过集成 PROFINET 接口或通过通信模块连接到工业以太网总线系统。可连接以下设备:

  • SIMATIC S7-1200
  • SIMATIC S7-1500
  • SIMATIC S7-300
  • SIMATIC S7-400
  • SIMATIC S5-115U/H、S5-135U、S5-155U/H
  • 编程设备
  • PC、工业 PC
  • SIMATIC HMI 操作员控制和监视系统
  • 数控
  • 机械手控制装置
  • 驱动控制装置
  • 其它厂商的设备

支持的协议:

  •  TCP/IP
  • ISO-on-TCP (RFC1006)
  • UDP
  • SNMP
  • DCP
  • LLDP
  • HTTP
  • HTTPS
  • MODBUS TCP
  • OPC UA

工业以太网通信处理器 CP 1543-1 提供了以下附加功能:

  • 1 Gbit 接口
  • 支持 IPv6
  • 安全性:通过硬件识别、IP/MAC 访问列表、防火墙、VPN 隧道进行访问保护
  • 通过 ISO 协议与 S5 系统通信
  • FTP(客户端/服务器),电子邮件,SNMPv1 / v3

通过 PROFIBUS 的数据通信

SIMATIC S7-1500 通过通信处理器或通过配备集成 PROFIBUS DP 接口的 CPU 连接到 PROFIBUS DP 总线系统。可连接以下设备:

  • SIMATIC S7-1200
  • SIMATIC S7-1500
  • SIMATIC S7-300
  • SIMATIC S7-400
  • SIMATIC S5-115U/H、S5-135U、S5-155U/H
  • 编程设备
  • PC、工业 PC
  • SIMATIC HMI 操作员控制和监视系统
  • 数控
  • 机械手控制装置
  • 驱动控制装置
  • 其它厂商的设备

通过点到点通信模块进行数据通信

通过点到点通信模块,可实现功能强大的点到点连接。例如,可以连接以下设备:

  • SIMATIC S7、SIMATIC S5 自动化系统和其他公司的系统
  • 扫描仪、条形码阅读器、识别系统
  • 机械手控制装置
  • 打印机

支持的协议:

  • Freeport:适用于通用通信的用户可设置报文格式
  • 3964(R) 可提高传输可靠性
  • Modbus RTU 主站
  • Modbus RTU 从站
  • USS,通过指令实现

接口性质:

  • RS 232 带辅助信号
  • RS 422 用于全双工连接
  • RS 485 用于半双工和多点连接
  • 传输速率为 300 - 115 200 bit/s
  • 通过 Sub D 连接器进行连接


功能

提供有大量功能,支持用户的 SIMATIC S7-1500 编程、调试和维护等工作。

  • 性能
    • 指令处理速度更快, 取决于 CPU 型号、语言扩展和新的数据类型
    • 代码生成得到优化,响应时间显著缩短
  • 集成技术
    • 通过标准 PLCopen 运动控制块,简便、快速地对运动序列进行编程
    • 运动控制功能支持速度控制轴、定位轴、相对同步操作(在没有位置同步规范的条件下实现同步)以及外部编码器、凸轮和探头。
    • CPU 技术中还集成了诸如绝对同步操作(利用位置同步规范进行同步)凸轮和和用于控制运动系统等扩展的运动控制功能。
    • 方便的诊断和调试工具提供了驱动器调试支持
    • 向组态系统和人机界面自动发送报警消息:简化的故障排除步骤节省了调试时的时间与工作量。
  • 等时同步模式
    • 将分布式信号采集、信号传输和程序执行与具有恒定总线循环时间的 PROFIBUS 和 PROFINET 的循环进行同步耦合:
      采集输入信号并进行处理,按固定时间间隔(恒定总线循环时间)将输出信号输出。同时创建了前后一致的部分过程图像。
    • 由于分布式 I/O 以恒定总线循环时间进行同步信号处理,可实现精确可重现的确定过程响应时间
    • 在分布式自动化解决方案中,SIMATIC S7-1500 还可促进高速处理操作,并可实现极高精度和重现性。这意味着可在提供最佳且恒定的质量的同时提高产量。
    • 提供了用于完成运动控制、测量值采集、高速控制等复杂任务的全面组件。
  • 集成安全功能
    • 通过密码进行知识保护,防止未经授权而读取和修改程序块(与 STEP 7 相结合)
    • 通过复制保护
      来提高保护程度,防止未经授权而复制程序块:通过复制保护,可将 SIMATIC 存储卡上的程序块与其序列号绑定,以便只有在将配置的存储卡插到 CPU 中时,该程序块才可运行。
    • 4 级授权方式:
      可向用户组分配不同访问权限。通过新的保护级别 4,还可以限制与 HMI 设备之间的通信。由于操作保护得到改进,控制器可以检测到组态数据的更改或未经允许的传输。
  • 设计与操作
    • 带集成显示屏的 CPU:
      用于方便地分析集中和分布式模块的状态,或不使用编程设备而设置或更改 IP 地址。系统诊断信息和用户报警在显示屏上以普通文本形式显示,有助于快速有效地响应产生的错误消息。菜单和消息文本在显示屏上可以多种语言显示。
  • 集成系统诊断
    • 显示屏上、TIA Portal 中、操作员面板上以及 Web 服务器上以纯文本形式一致显示系统诊断信息(甚至能显示来自变频器的消息),即使 CPU 处于停止模式也会进行是可能的。此功能是作为一个系统功能集成在 CPU 固件中,无需由用户单独组态。若配置了新硬件组件,则自动更新诊断信息。
    • 通过质量信息,直接在用户程序中进行简单快速的诊断:
      通过激活模块的质量信息 (QI),可直接在用户程序中查询和评估所提供过程值的有效性。此时,访问是通过过程映像并使用简单二进制或加载命令进行的。先决条件是可在 TIA Portal 中对模块进行诊断,并对质量信息进行组态。
    • 支持 SIMATIC ProDiag S7-1500 – 用于轻松创建机器诊断与工厂诊断。它提升了可用性,并支持就地的故障分析和故障排除功能。
  • 通过 SIMATIC STEP 7 Professional V12 组态软件进行组态
    • SIMATIC S7-1500 控制器系列可在 Totally Integrated Automation Portal 平台中使用 STEP 7 Professional V12 或更高版本来编程。SIMATIC STEP 7 Professional V12 是 SIMATIC S7-1500 的直观组态系统。
  • 兼容性
    • 移植:
      与 SIMATIC STEP 7 Professional V12 集成的一个移植工具可帮助从 S7-300/S7-400 切换到 S7-1500 控制器,并自动转换程序代码。无法自动转换的程序代码将会记录下来,并可以手动进行调整。客户支持页面的下载区域中还以独立工具的形式提供了该移植工具。STEP 7 V11 项目可在兼容模式下继续和 STEP 7 V12 组合使用 。S7-1200 程序也可以通过复制/粘贴手段转移至 S7-1500
  • SIMATIC 存储卡(用来运行 CPU)
    • SIMATIC 存储卡用作插入式装载存储器,或用于更新固件。STEP 7 项目(包括注释和符号、附加文件或 csv 文件(用于配方和归档))也可存储在 SIMATIC 存储卡上。可通过用户程序和 SIMATIC 存储卡上的系统函数来创建数据块,并存储或读取数据。
  • Safety Integrated(S7-1500F / TF控制器的选项)
    • “STEP 7 Safety Advanced”选件包;
      用于对 S7-1500F / TF 控制器的安全相关程序部分进行编程。
      选件包中包括所有用来创建 F 程序的所有功能和块。


技术规范

一般技术数据



防护等级

IP20,符合 IEC 60 529

环境温度


  • 水平安装

0...60°C(显示:典型工作温度50 °C,显示器关闭)

  • 垂直安装

0...40°C(显示:典型工作温度40 °C,显示器关闭)

相对湿度

10 %...95 %;无冷凝

气压

1080 ~ 795 hPa
(相当于海拔 -1000 ~ + 2000 m)

绝缘


  • < 50 V

707 V 直流试验电压(型式试验)

  • < 150 V

2200 V DC 测试电压

  • < 250 V

2500 V DC 测试电压

电磁兼容性

电磁兼容性指令要求;
抗扰性,依据标准 IEC 61000-6-2

  • 脉冲形干扰变量

测试依据:
静电放电:IEC 61000-4-2;
突发脉冲:IEC 61000-4-4;
浪涌脉冲: IEC 61000-4-5

  • 正弦干扰变量

测试依据:
高频辐射符合 IEC 61000-4-3,
高频去耦合符合 IEC 61000-4-6

电磁兼容性指令要求;
干扰发射,依据标准 IEC 61000-6-4

  • 射频干扰辐射

干扰辐射,根据 61000-6-4

电磁干扰辐射,根据 EN 61000-6-4

机械强度


  • 振动

测试标准 EN 60068-2-6
测试方法:
5 Hz ≤ f ≤ 8.4 Hz,恒定振幅 7 mm;
9 Hz ≤ f ≤ 150 Hz,恒定加速度 2 g;
振动持续时间:在三个互相垂直轴的每个方向上,每根轴为 10 个频率通过

  • 抗冲击性

测试标准 EN 60068-2-27
测试方法:
半波:
冲击强度 15 g(峰值),11 ms 持续时间;
冲击方向:三个相互垂直轴的每个轴的正、负方向上



180 2748 5850
