自动化产品业务

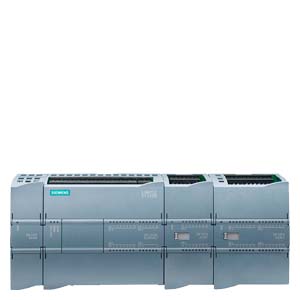

西门子S7-1200

产品描述:概述 中低端紧凑型控制器 大规模集成,节省空间,功能强大 具有出色的实时性能和功能强大的通信选件: 带有集成 PROFINET IO 接口的控制器,可与 SIMATIC 控制器、HMI、编程设备和其它...
服务热线:180 2748 5850
立即咨询

概述

  • 中低端紧凑型控制器
  • 大规模集成,节省空间,功能强大
  • 具有出色的实时性能和功能强大的通信选件:
    • 带有集成 PROFINET IO 接口的控制器,可与 SIMATIC 控制器、HMI、编程设备和其它自动化组件进行通信
  • 所有 CPU 都可用于单机模式、网络以及分布式结构
  • 安装、编程和操作极为简便
  • 集成式 Web 服务器,带有标准和用户特定 Web 页面
  • 数据记录功能,用于归档用户程序的运行数据
  • 强大的集成工艺功能,如计数、测量、闭环控制和运动控制
  • 集成数字量和模拟量输入/输出
  • 灵活的扩展设备
    • 可直接用于控制器的信号板卡
    • 可通过 I/O 通道对控制器进行扩展的信号模块
    • 附件,如电源、开关模块或 SIMATIC 存储卡等
产品目录 ST 70:

有关 SIMATIC S7-200 的更多信息,请参见产品目录 ST 70

http://www.automation.siemens.com/salesmaterial-as/catalog/en/simatic_st70_chap03_english_2015.pdf



应用

SIMATIC S7-1200 是适合机械和工厂组态中的开环和闭环控制任务的控制器。

SIMATIC S7-1200 将紧凑的模块化设计与高性能结合在一起,适合广泛的自动化应用。其应用范围从取代继电器和接触器,一直延伸到网络中以及分布式结构内的复杂自动化任务。

S7-1200 正开辟出越来越多的应用领域;这些领域以前出于经济效益原因而需要采用特殊电子装置。

例如,应用的例子包括:

  • 贴片系统
  • 传送带系统
  • 电梯和自动扶梯
  • 物料输送设备
  • 金属加工机械
  • 包装机械
  • 印刷机械
  • 纺织机械
  • 混合系统
  • 淡水处理厂
  • 污水处理厂
  • 外置显示器
  • 配电站
  • 室温控制
  • 加热/冷却系统控制
  • 能源管理
  • 消防系统
  • 空调
  • 照明控制
  • 泵控制
  • 安防/门禁系统


设计

SIMATIC S7-1200 系列包括以下模块:

  • 性能分级的不同型号紧凑型控制器,以及丰富的交/直流控制器。
  • 各种信号板卡(模拟量和数字量),用于在 CPU 上进行经济的模块化控制器扩展,同时节省安装空间。
  • 各种数字量和模拟量信号模块。
  • 各种通信模块和处理器。
  • 带 4 个端口的以太网交换机,用于实现各种网络拓扑
  • SIWAREX 称重系统终端模块
  • PS 1207 稳压电源装置,电源电压 115/230 V AC,额定电压 24 VDC

机械特性

  • 模块便于安装在标准 DIN 导轨上或控制柜中
  • 坚固、紧凑的塑料机壳
  • 连接和控制部件易于接触,并由前盖板提供保护
  • 模拟量或数字量扩展模块也具有可拆卸的连接端子

设备特性

  • 国际标准:
    SIMATIC S7-1200 符合 VDE、UL、CSA 和 FM(I 类,类别 2;危险区组别 A、B、C 和 D,T4A)。生产质量管理体系已按照 ISO 9001 进行认证。
通信

SIMATIC S7-1200 具有各种通信机制:

  • 集成 PROFINET IO 控制器接口
  • 带 PROFIBUS DP 主站接口的通信模块
  • 带 PROFIBUS DP 从站接口的通信模块
  • GPRS 模块,用于连接到 GSM/G 移动电话网络
  • 用于第 4 代移动电话网络通信的 LTE 模块(长期演进)
  • 通信处理器,可通过以太网接口连接到 TeleControl Server Basic 控制中心软件,并借助于基于 IP 的网络进行安全通信。
  • 通信处理器,可连接到服务应用的控制中心。
  • RF120C,可连接到 SIMATIC Ident 系统。
  • 模块 SM1278,用于连接 IO-Link 传感器和执行器。
  • 通过通讯模板实现点对点连接

PROFINET 接口

通过集成 PROFINET 接口,可与以下设备通信:

  • 编程设备
  • HMI 设备
  • 其它 SIMATIC 控制器
  • PROFINET IO 自动化组件

支持以下协议:

  • TCP/IP
  • ISO-on-TCP
  • S7 通信

可连接以下设备:

  • 通过标准 5 类电缆连接现场编程器和 PC。

编程器接口和 SIMATIC S7-1200 CPU

  • SIMATIC HMI 精简面板

精简型面板和 SIMATIC S7-1200-CPU

  • 更多的 SIMATIC S7-1200 控制器

通过 CSM 1277 以太网交换机连接多台设备

点到点接口,可自由编程的接口模式

通信模块可通过点到点连接进行通信。采用 RS 232 和 RS 485 物理传输介质。在 CPU 的“自由口 (Freeport)”模式下进行数据传输。采用面向位的用户特定通信协议(例如,ASCII 协议、USS 或 Modbus)。

可以连接任何具有串行接口的终端设备,如驱动、打印机、条码读码器、调制解调器等。

在可编程接口模式下,通过 CM 1241 实现点到点连接



功能

SIMATIC S7-1200 控制器具有以下特点:

  • 易于上手:
    专门的入门套件(其中包括仿真器和文档),便于熟悉设备的使用。
  • 操作简单:
    功能强大的标准指令,易于使用,用户友好的编程软件,可最大限度降低编程成本。
  • 实时性能:
    特殊中断功能、高速计数器和脉冲输出,适用于对时间要求严格的应用。

SIMATIC S7-1200 符合以下国家和国际标准:

  • UL 508
  • CSA C22.2 No. 142
  • FM Class I, Div 2, Groups A, B, C, D; T4A Class I, Zone 2, IIC, T4
  • VDE 0160
  • EN 61131-2
  • 符合标准 EN 50081-1、50081-2 和 50082-2 电磁兼容性要求


技术规范

通用技术数据

防护等级

IP20,符合 IEC 529

环境温度


  • 运行
    (95% 的湿度)

  • 水平安装

-20 ... +60 °C

  • 垂直安装

-20 ... +50 °C

  • 运输/储存

-40 ... +70 °C

  • 湿度 95%

25 ... 55 °C

绝缘


  • 5/24 V DC 电路

500 V 交流测试电压

  • 115/230 V AC 电路接地

1500 V 交流测试电压

  • 115/230 V AC 电路到 115/230 V AC 电路

1500 V 交流测试电压

  • 230 V AC 电路到 5/24 V DC 电路

1500 V 交流测试电压

  • 115 V AC 电路到 5/24 V DC 电路

1500 V 交流测试电压

电磁兼容性

EMC 指示要求

  • 抗干扰度符合
    EN 50082-2

测试符合
IEC 801-2、IEC 801-3、IEC 801-4、EN 50141、EN 50204、IEC 801-5 和 VDE 0160 进行测试

  • 辐射干扰符合 EN 50081-1 和
    EN 50081-2

测试依据
EN 55011 标准,A 级,
1 组进行测试

机械强度


  • 振动,测试标准符合/测试方法

IEC 68, Part 2-6:
10 ... 57 Hz;
平稳状态下
0.3 mm;
58 ... 150 Hz;
恒定加速度 1 g(安装在 DIN 导轨上)或
2 g(安装在配电盘中);
振动模式:
振动频率为 1 频程/分钟;
振动持续时间:
在三个互相垂直轴的每个方向上,每根轴为 10 个频率扫描。

  • 冲击,测试标准符合/测试方法

IEC 68, Part 2-27/半正弦:
冲击强度 15 g(峰值),持续时间 11 ms,每三个互相垂直轴上有 6 个冲击。
