电气工程

配电自动化系统

产品描述:配电自动化系统是实现配电网的运行监视和控制的自动化系统,具备配电SCADA、馈线自动化、电网分析应用及与相关应用系统互连等功能,主要由配电主站、配电子站(可选)、配电终...
服务热线:180 2748 5850
立即咨询

配电自动化系统是实现配电网的运行监视和控制的自动化系统,具备配电SCADA、馈线自动化、电网分析应用及与相关应用系统互连等功能,主要由配电主站、配电子站(可选)、配电终端和通信通道等部分组成。



配电自动化系统利用计算机技术、自动控制技术、现代电子技术、通信技术及网络技术,并使用高性能智能 配电设备,将配电网实时信息、离线信息、用户信息、电网结构参数、地理信息进行集成,构成完整的自动化管理系统,实现配电系统正常运行及事故情况下的监测、保护、控制和配电管理。它是实时的配电自动化与配电管 理系统集成为一体的系统,对配电网进行离线与在线的智能化监控管理,使配电网始终处于安全、可靠、优质、 经济、高效的最优运行状态。





【系统架构】

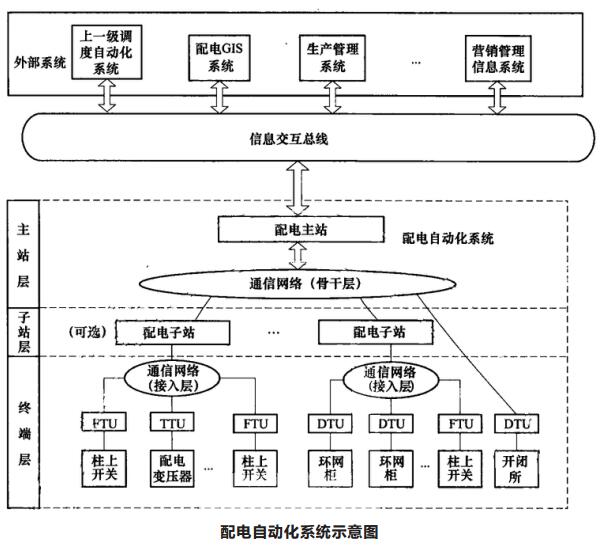

1.自动化系统组成



配电自动化系统一般由下列层次组成:配电主站、配电子站(常设在变电站内,可选配)、配电远方终端 (FTU、DTU、TTU等)和通信网络。



配电主站位于城市调度中心,配电子站部署于110kV/35kV变电站,子站负责与所辖区域DTU/TTU/FTU等 电力终端设备通信,主站负责与各个子站之间通信。 配电主站实现数据采集、处理及存储、人机联系和各种应用功能;配电子站(可选)是主站与终端之间的中 间层设备,根据配电自动化系统分层结构的情况而选用。配电子站一般用于通信汇集,也可根据需要实现区域监 控功能;配电终端是安装在一次设备运行现场的自动化装置,根据具体应用对象选择不同的类型;通信通道是连接配电主站、配电子站和配电终端之间实现信息传输的通信网络。 配电自动化系统通过与其他相关应用系统(外部系统)互联,实现数据共享和功能扩展。

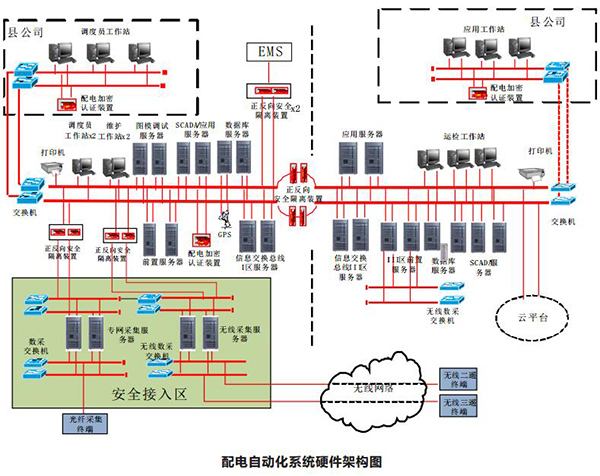

2.硬件架构



系统硬件采用国际上通用的、标准的、先进的和适合自身系统的设备,关键设备配置双路独立电源、冗余配 置,满足性能稳定、维护方便和灵活可扩展的要求。



(1)光纤通信方式配电终端、无线通信方式三遥配电终端、无线通信方式二遥配电终端等均接入生产控制大区;

(2)配电网运行监控应用部署在生产控制大区,从管理信息大区调取所需分析结果;

(3)配电网运行状态管控应用部署在管理信息大区,从生产控制大区调用实时数据、历史数据及分析结 果;

(4)生产控制大区与管理信息大区基于统一支撑平台,通过协同管控机制实现权限、责任区、告警定义等 的分区维护、统一管理,并保证管理信息大区不向生产控制大区发送权限修改、遥控等操作性指令;

(5)硬件采用虚拟化资源,操作系统采用Linux等。

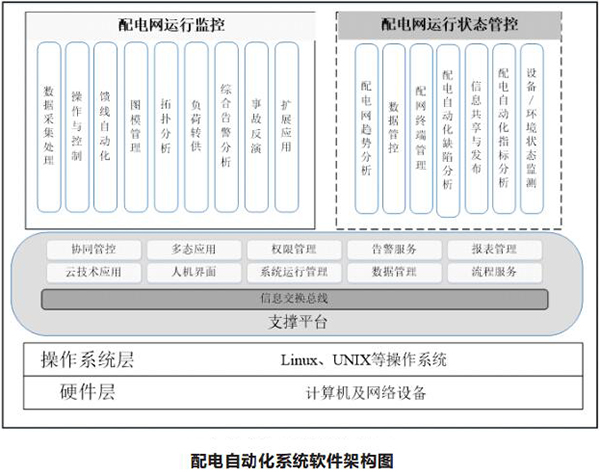

3.软件架构



配电自动化主站系统在遵从全开放式原则前提下,软件结构按操作系统层、统一应用平台支撑层、应用层进行分层设计,采用基于SOA的构架,面向智能配电网运行监控、配电网运行状态管控需求,构建满足配电网调 控、运行、维护和管理各业务的配电自动化系统,未来支持PMS2.0功能应用。



配电自动化系统采用分层设计,由操作系统层、统一应用支撑平台层和应用层组成。应用层考虑应用主体为 大运行与大检修,构建配点运行监控和配电运维管控两大业务应用功能,分别服务于调度与运检;操作系统层支 持主流Linux操作系统,支持国产操作系统和国产设备上应用。

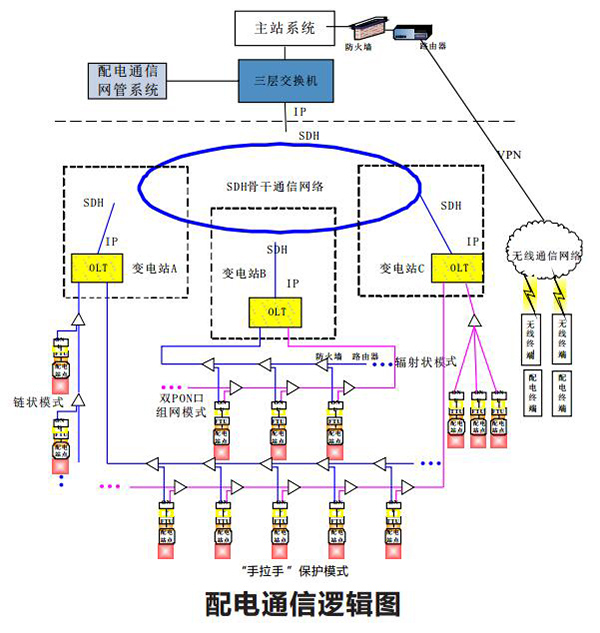

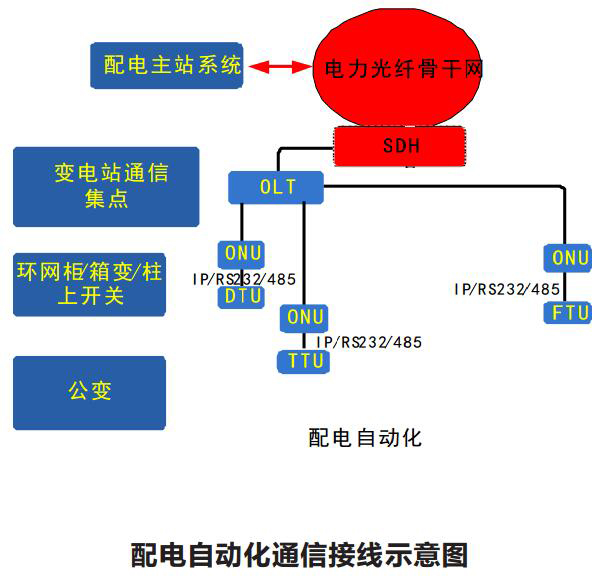

4.通信系统总体架构



配电自动化系统包含主站、变电站、10kV配电终端站点等三个部分,对应的配电通信系统主要由以下两个部分组成:
