西门子SINAMICS G120

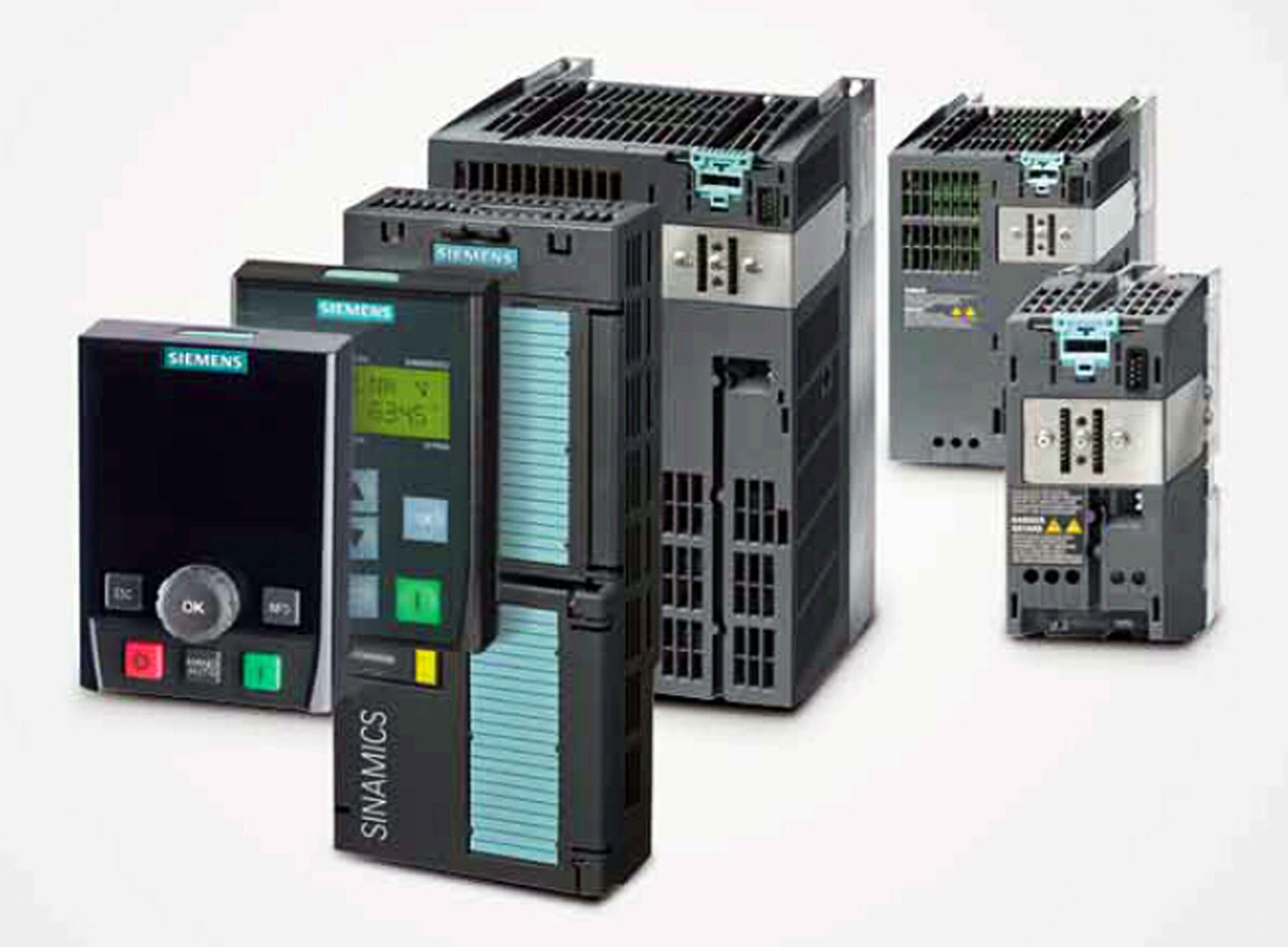

模块化 SINAMICS G120 变频器系统包括电源模块、控制单元和可选的操作面板。

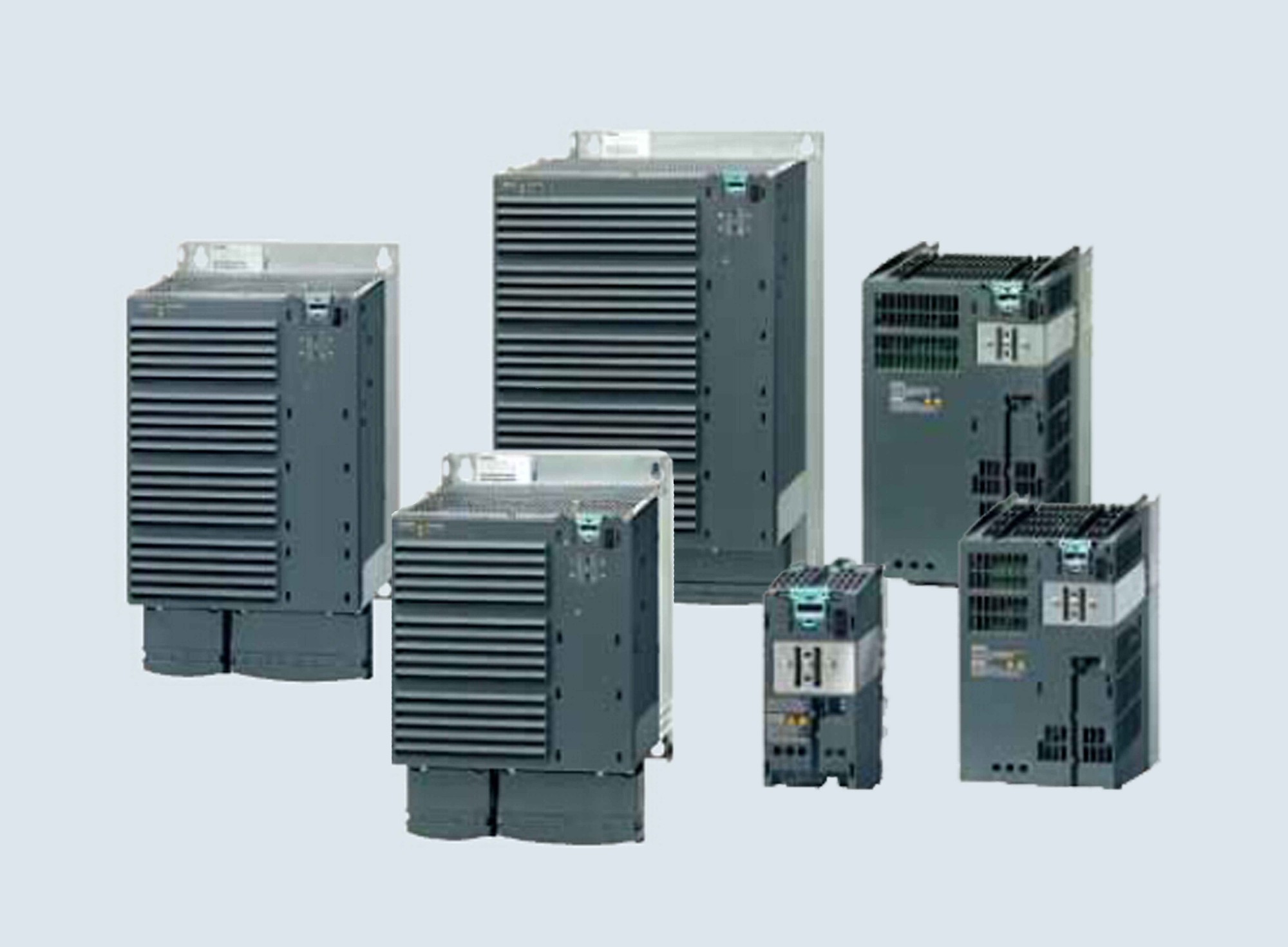

控制单元采用多种可以选择的闭环控制类型来控制和监视电源模块和连接的电机。它可与本地或中央控制器以及监控装置通信。电源模块为功率为 0.37 kW 到 250 kW 的电机供电。它采用最新的脉宽调制 IGBT 技术，可实现极为可靠和灵活的电机运行。全面的保护功能为电源模块和电机提供了较高程度的保护。

西门子SINAMICS G120 – 典型用途


SINAMICS G120 尤其适合用作整个工业与贸易领域内的通用变频器，例如，可在汽车、纺织、印刷、化工等领域以及一般高级应用（如输送应用）中使用。

通过创新的冷却理念和加涂层的电子模块可以使变频器的使用寿命
和高效运行时间显著加长。这一特点主要基于以下几个方面:
● 所有热损耗的散热通过外置的散热片
● 通风风道中没有电子器件
● 控制单元采用标准的自然对流散热

● 所有冷却空气流经散热片

● 面向未来的模块化设计理念，提供了变频器的高度灵活性：

－可以在带电的状态下进行模块更换（热插拔）
－可拆卸的接线端子
－模块的更换更加简单，使维护极为方便友好
● 安全保护功能的集成，使得它更好的应用于有安全保护要求的设备和工厂
● 提供强大的通讯，支持 PROFINET 或 PROFIBUS 及 PROFIdriveProfile 4.0
－减少了接口数量
－全厂范围内组态
－操作更加简单
● PM250 创新的电路设计 (输入侧双向整流以及“减容”的直流环
节)允许负载的动能回馈到电网。由于再生的能量不再通过制动电
阻转化成热能消耗掉，这样就为节能提供了巨大的空间。
● 方便的 USB 接口使本地调试和故障诊断更加简单。
● 通过 Bico 技术可以实现多种集成的功能。
● 设备更换更加简单，通过基本操作面板和 MMC 卡进行参数克隆更加省时。
● 采用高的脉冲频率，保证电机的低噪声运行
● 紧凑，节省安装空间的设计
● 通过参数即可完成 50 Hz 或 60 Hz 电机 (IEC 或 NEMA 电机) 的设置
● 可进行数字量输入的 2/3 线选择（电平/脉冲信号）完成常用的控制方式的设置
● 可以通过通用工具 SIZER，STARTER 和 Drive ES 进行工程设置和
调试，保证了组态的简单和调试的方便 — 由于 Drive ES Basic
STARTER 集成在 STEP 7 中，这就保证了数据的集中保存和通信的连续性
● 符合世界范围的认证: CE、UL、cUL、c-tick 以及集成的安全保护标准 IEC 61508 SIL 2
