什么是变频器？

变频器的基本结构

变频器是：

1.将商用交流电源通过整流回路变换成直流；

2.将变换后的直流经过逆变回路变换成电压、频率可调节的交流电；

3.利用交流三相异步电动机的转速与频率成正比的特点，通过改变电源的频率和幅度以达到改变，电机转速的目的。

变频器的基本构成

变频器的电压波形变化

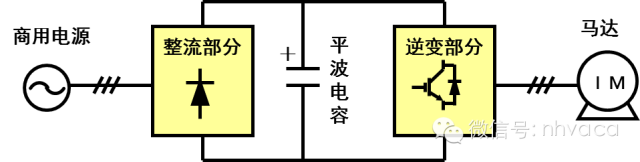

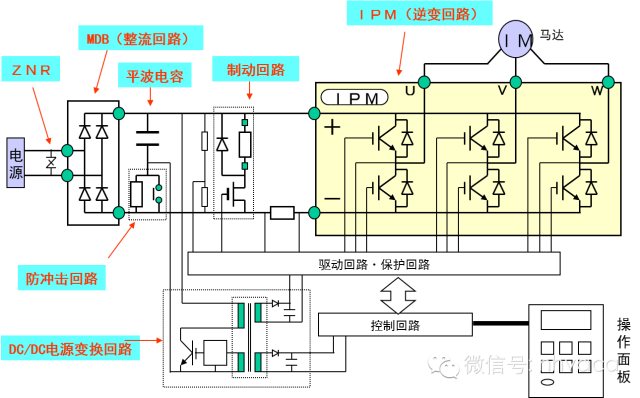

变频器基本构成图

变频器的控制对象

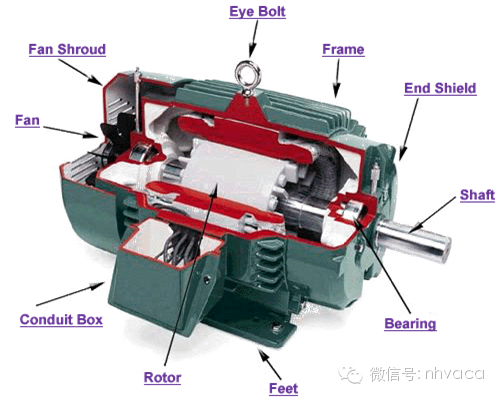

如：【三相异步电动机】

三相异步电动机主要由定子、转子、转轴组成，当在定子绕组上加上三相交流电压时，将会产生一个旋转磁场，该旋转磁场的速度由加在定子绕组上的三相交流电压的频率所决定。位于该磁场中的转子绕组，将切割旋转磁场的磁力线，根据电磁感应原理，在转子绕组中将产生感应电动势和感应电流，感应电流与旋转磁场的磁通互相作用而产生电磁力，即转矩。转子及转轴将沿着与旋转磁场相同的方向旋转。任意改变三相定子绕组的两个电压相位，即可使磁场旋转的方向发生改变，电动机的转向也将随之变化，即可逆控制。

旋转磁场的转速称为同步转速，同步转速是根据电动机的极数和电源频率来决定的。由于需要有转矩输出，电动机的实际转速总是落后于同步转速，它们之间的差值称为转差率。

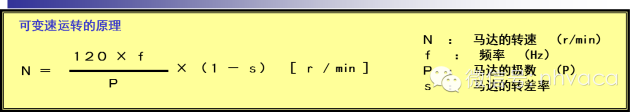

变频器的动作原理

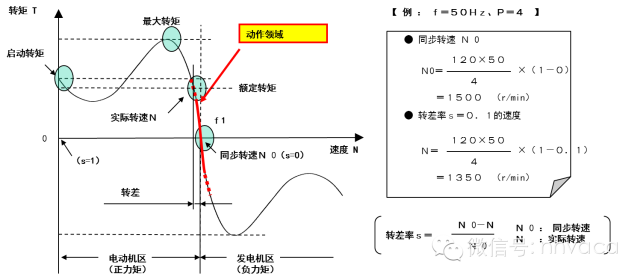

步电动机的速度—转矩特性

变频器的用途

变频器的用途就是“节约能源”

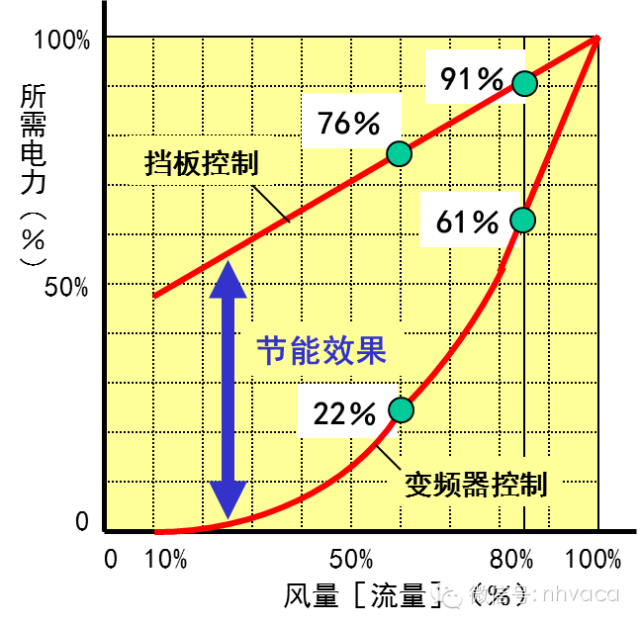

●风机、泵等需要控制流量（风量）的场合，采用变频器控制或挡板控制，其消耗的电力和流量（风量）的关系如下图。

●流量（风量）小的场合，变频器的节电的效果特别明显。

例：宾馆等场所中央空调系统的运行流量：８５％：２０００小时、６０％：２０００小时。合計４０００小时／年、马达：１５ｋＷ×１台。

一年间所节省的能源：50,100kWh－24,900kWh＝25,200kWh/年。

使用时需要特别注意的问题

使用之前应认真阅读产品的《使用手册》，正确使用变频器。

使用错误会导致变频器无法运行或降低使用寿命，最严重时可导致变频器被损坏。

1.变频器的选型要点；

2.变频器的安装方法；

3.变频器的运行方式；

4.变频器的保护机能；

5.故障事例。

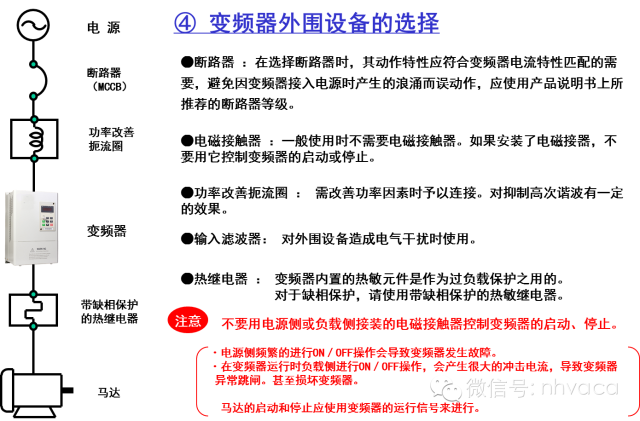

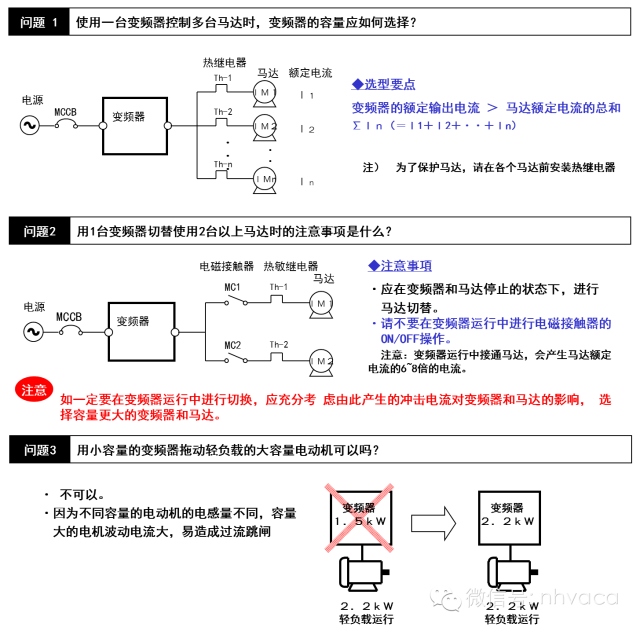

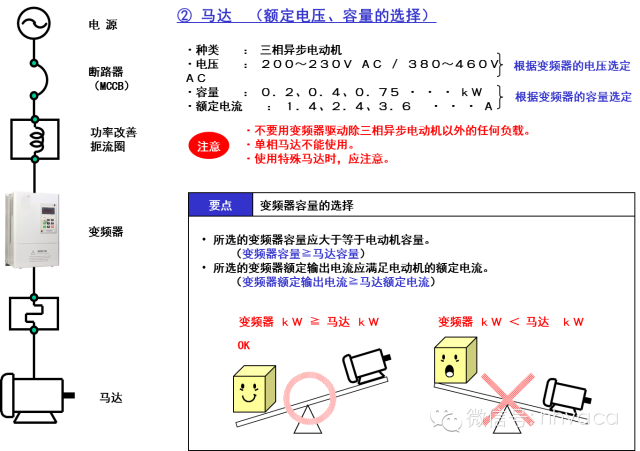

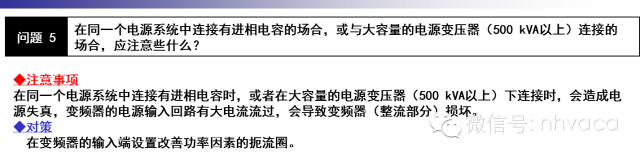

变频器的选型要点

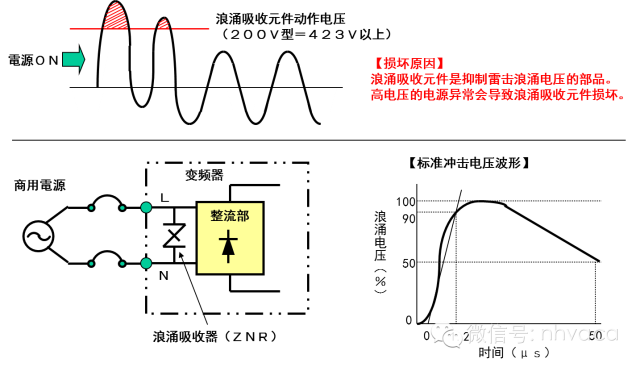

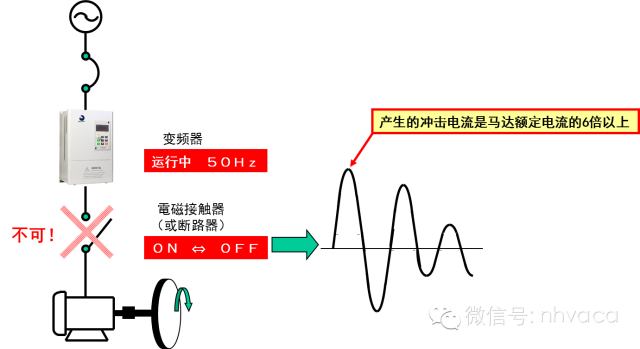

故障：电源投入时异常的电压波形会导致变频器内部的浪涌吸收元件（ZNR）损坏！

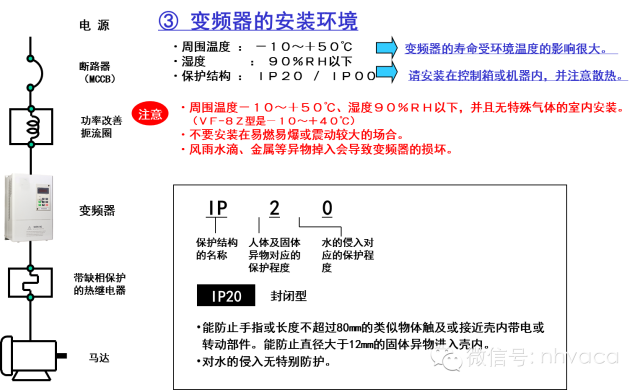

变频器的安装方法

安全注意事项：为防止受伤、事故，请务必遵守以下事项。

・使用前请仔细阅读“产品介绍”、“使用手册”，以便正确使用。

・确认在开始使用之前，您对此装置及其安全信息和所有注意事项都已知晓。

【注意】

施工前请再一次确认产品使用说明书上有关“安全注意”方面的事项。

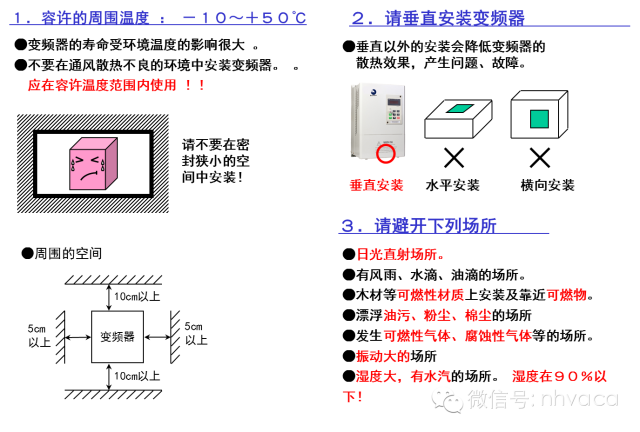

安装时的注意点

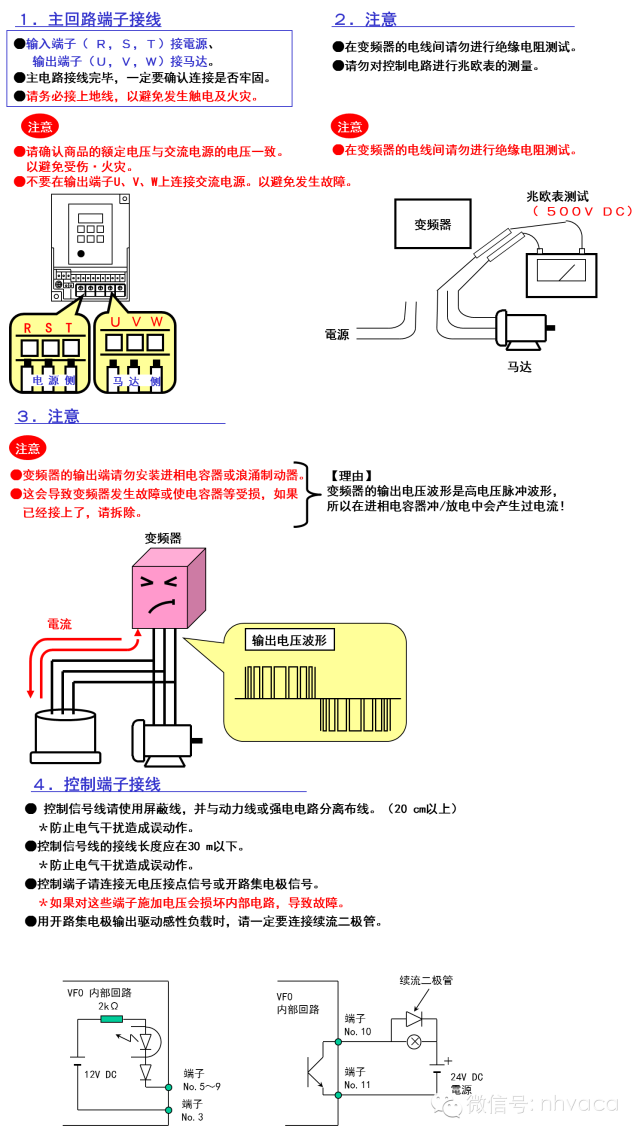

接线时的注意点

变频器的运行方式

加速、减速时间的设定

★ 第一加速时间、第一减速时间

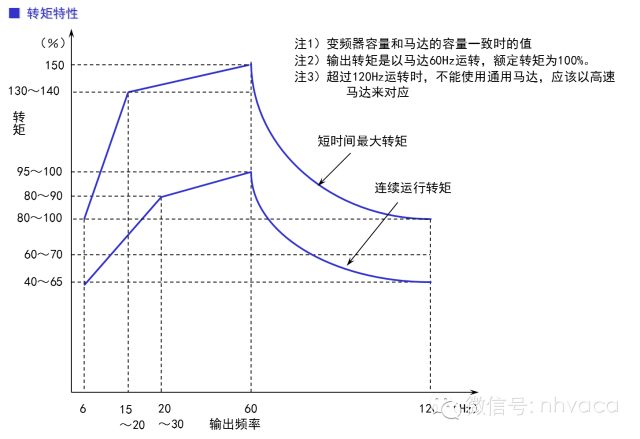

马达的转矩特性

１．容许连续运行的转矩

采用变频器驱动通用异步电动机的时候，由于输出含有高频波成分，电机的温升要有些增大，特别是低速时，电机的冷却效果变差，故不可长时间低速运行。通用异步电动机在低速运行时，输出力矩变低，需降低负载使用。

２．短时间最大转矩

在变频器的额定过负荷电流（150% 1分钟）范围内，能输出的最大力矩值。

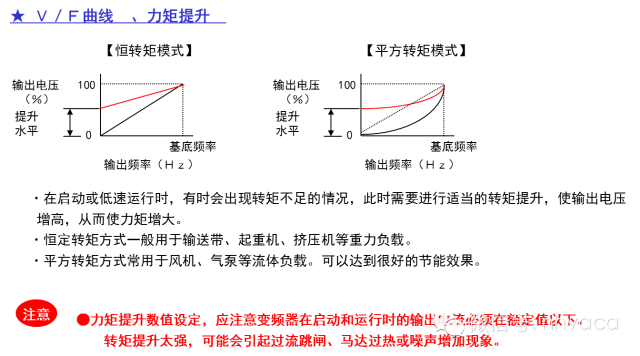

选择V/F控制的时候，根据力矩提升的设定，力矩特性不同。

３．启动转矩

与使用商用电源直接驱动通用电机的始动力矩不同。

用变频器驱动的时候，请把电机的始动电流、加速时的电流控制在变频器的过负荷额定电流以下。（推荐：额定电流×1.3以下）。

变频器的保护机能

故障跳闸及处置

异常现象	可能原因	对 策
开机上电无任何显示	①电网电压过低； ②直流辅助电源故障； ③充电电阻损坏；	①检查电网电压； ②寻求服务； ③寻求服务；
上电后一直显示PoFF	①电网电压偏低； ②电压检测通道异常；	①检查电网电压； ②寻求服务；
电源跳闸	①节电器输入侧短路； ②空气开关容量过小；	①检查配线或寻求服务； ②增大空气开关容量；
电机不运转	①接线错误； ②运行方式设定错误； ③负载过大或电机堵转；	①检查接线； ②重新设定运行方式； ③减轻负载或调整电机状况；
电机反转	①电机接线相序错误；	①U、V、W中任意两相输出接线对调；
电机未能顺利加减速	①加减速时间设置不合适； ②失速过流点设置过低； ③过压失速防止动作； ④载波频率设置不当或出现振荡； ⑤负载过重；	①重新设置加减速时间； ②增大失速过流点的设定值； ③增大减速时间或减小负载惯性； ④减小载波频率； ⑤减小负载或增大节电器功率等级；
电机稳态运行中转速波动	①负载波动过大； ②电机过载保护系数设置过低； ③频率设定电位器接触不良；	①减小负载波动； ②增大电机过载保护系数； ③更换电位器或寻求服务；

电流保护机能（ＳＣ、ＯＣ、ＯＬ）

有关变频器保护功能的注意事项

变频器内装有失速防止、限定电流、过电流保护等许多保护功能。这些保护功能是用于在突发的异常情况下保护变频器的，而不是通常使用的控制功能。

因此，在通常使用状态下，请尽量避免让这些功能处于工作状态中。

在用于某些用途时，可能会缩短变频器的寿命或损坏变频器。

变频器在实际应用时，必须用测量仪器检测输出电流等，确认异常跳闸存储器内容，并确认使用说明中记载的所有注意事项及商品规格绝无问题。
